Idee, eigener Entwurf, Programmierung (Controller) und Bau einer Tauchbeckensteuerung für das Saunarium Bad Sobernheim,
auf Basis des Microcontrollers ATmega328


Technische Beschreibung:

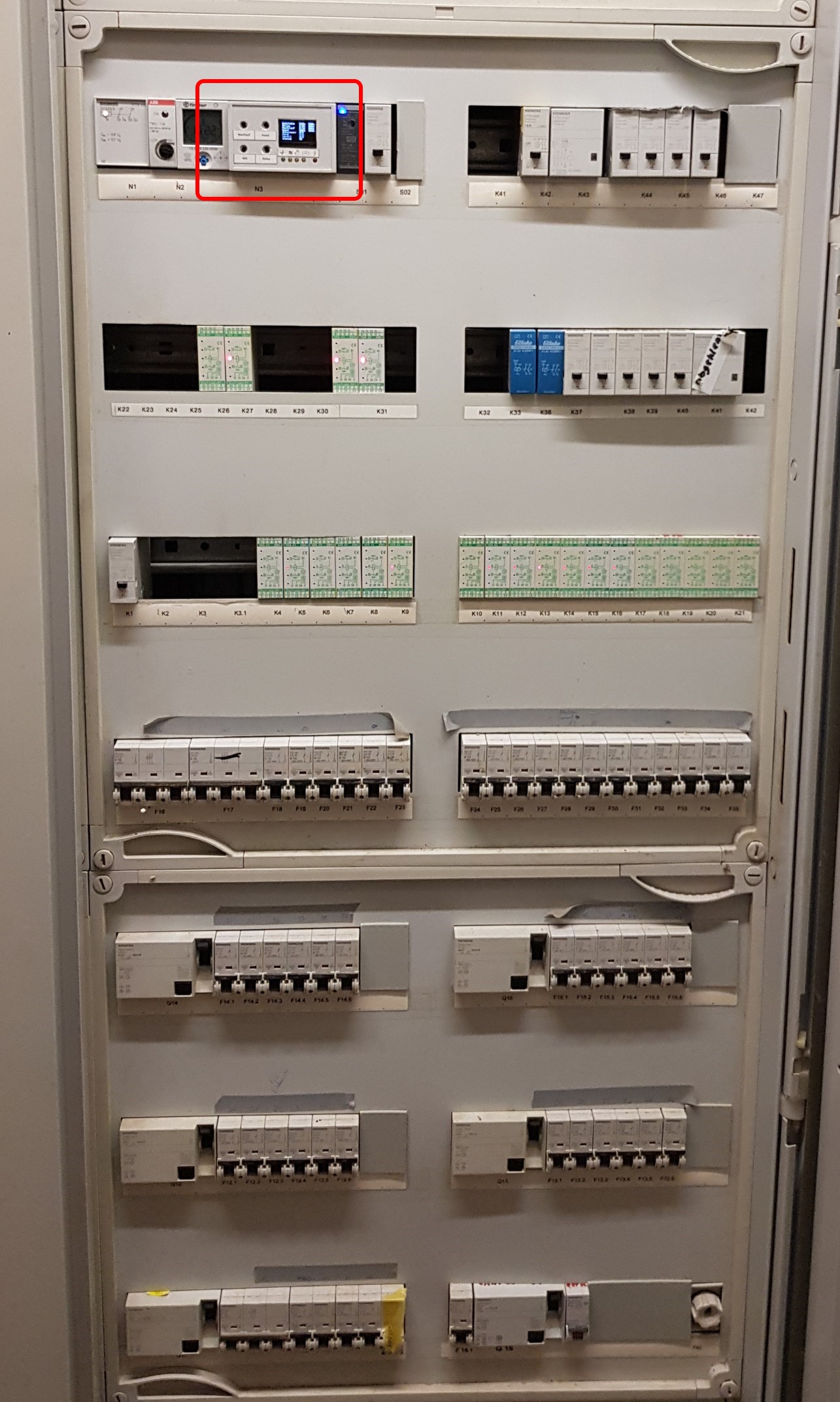

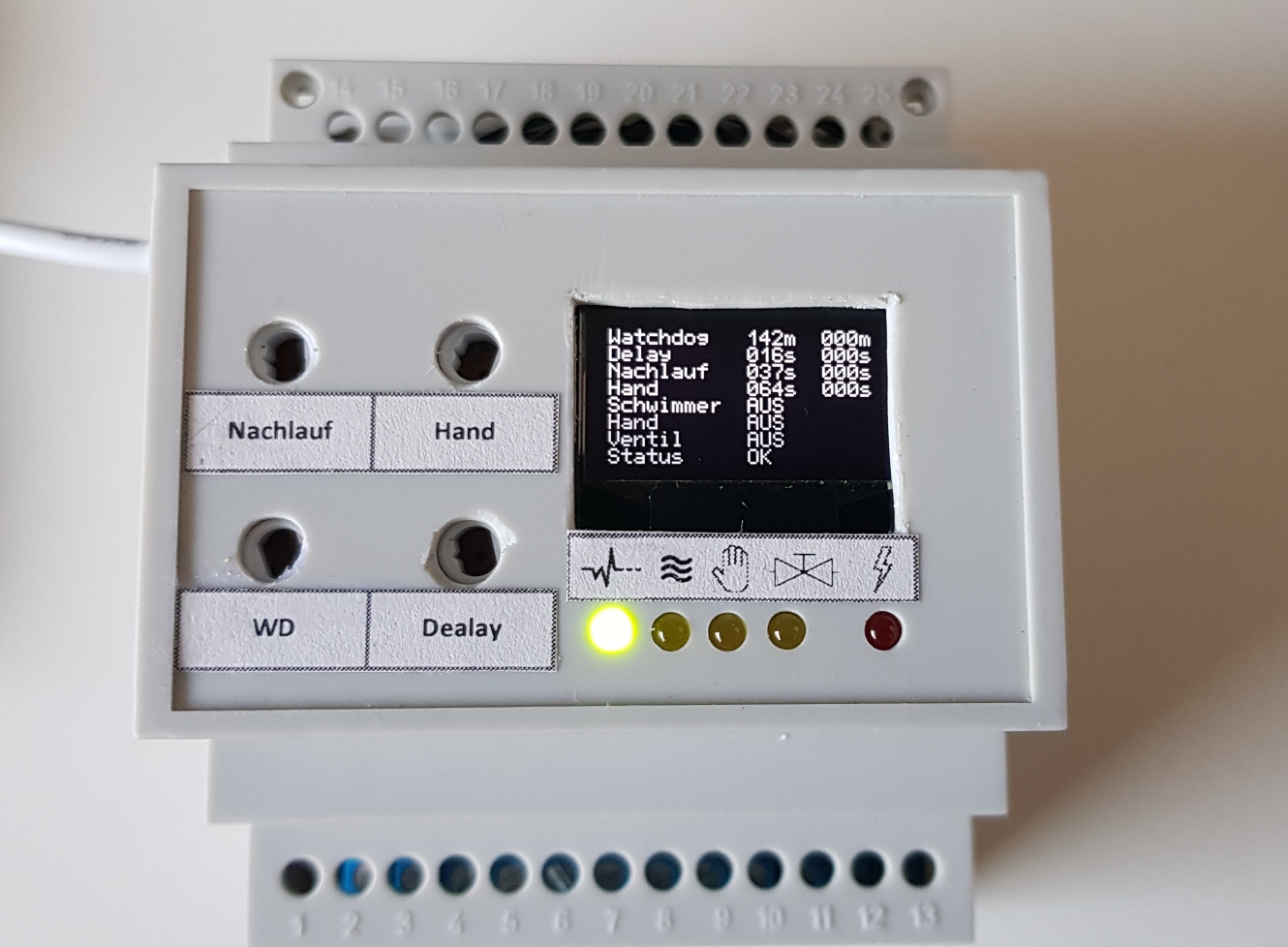

Die Steuerung regelt über ein Magnetventil den Frischwasserzulauf für ein 1,3 qm großes Sauna-Tauchbecken. Der Basis-Controller (ATmega328) hat eine 8-Bit-Architektur mit 16 MHz und wurde entsprechend seiner Elektromagnetischen Verträglichkeit (EMV) aufgerüstet, da im eingesetzten Schaltschrank entsprechende Lastschütze die Saunaöfen schalten. Die Ansteuerung erfolgt über einen chlorwasserresistenten V4A-Schwimmerschalter. Die Regelung funktioniert so, dass anhand des Schwimmerschalters die Benutzung des Beckens erkannt wird und dann nach einer einstellbaren Zeit Frischwasser in definierbarer Menge (Zeit) nachgespeist wird. Ein Watchdog verhindert hierbei Wasserverluste bei Defekten im Bereich des Sensors o.ä. Weiterhin wird die allmorgendliche Befüllung des Beckens gesteuert. Ein Display informiert über alle Parameter der Steuerung. Eine per Taster angestoßene "Handsteuerung" führt für eine einstellbare Zeit ebenfalls Frischwasser zu.
Hier das Handbuch der Steuerung als PDF
